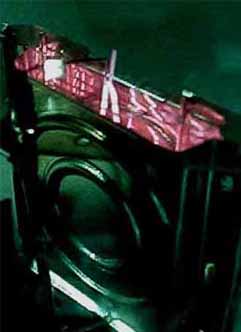

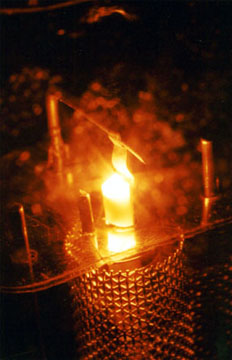

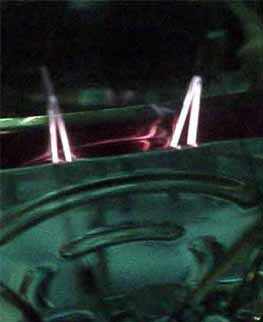

ﾌｨﾗﾒﾝﾄは暗いところで見ると明るく輝きます

バッテリーで動作する初期のラジオは電源を投入すると
1〜2秒で動作状態になりましたが
電灯線で動作する真空管は動作するまでに
数十秒かかります。

　

UY-227
検波-増幅用真空管

この真空管が登場したおかげで
ラジオは電灯線で動作するようになり
メンテの大変なバッテリーから
開放されました。

所謂”エリミネータ”の登場です

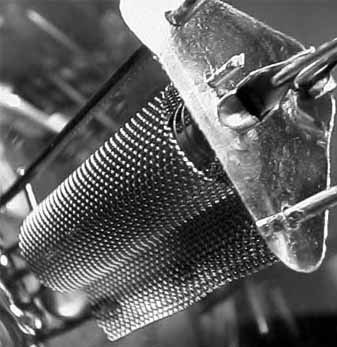

電極の構造は上から覗くとよくわかります

電灯線の交流でフィラメントを点灯していますが
構造的には従来のバッテリー用真空管と同じ
直熱型です

ただ一つ違うのはフィラメントを太くして
電圧を低く設計し、交流による
”ハム”雑音を低く押えた点です。

UX-226

増幅用真空管

電極配置は基本的に上の227と同じ３極真空管です。

電灯線の交流をバッテリーと同じ
直流に変換する真空管です

”エリミネータ”には必須の真空管です

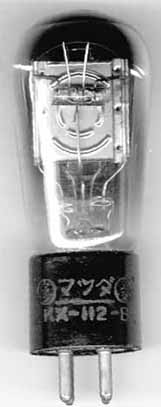

KX-112-B

電源整流用真空管

真空管のベースに刻印された
メーカ名と型名
