国民型受信機の回路と真空管の詳細

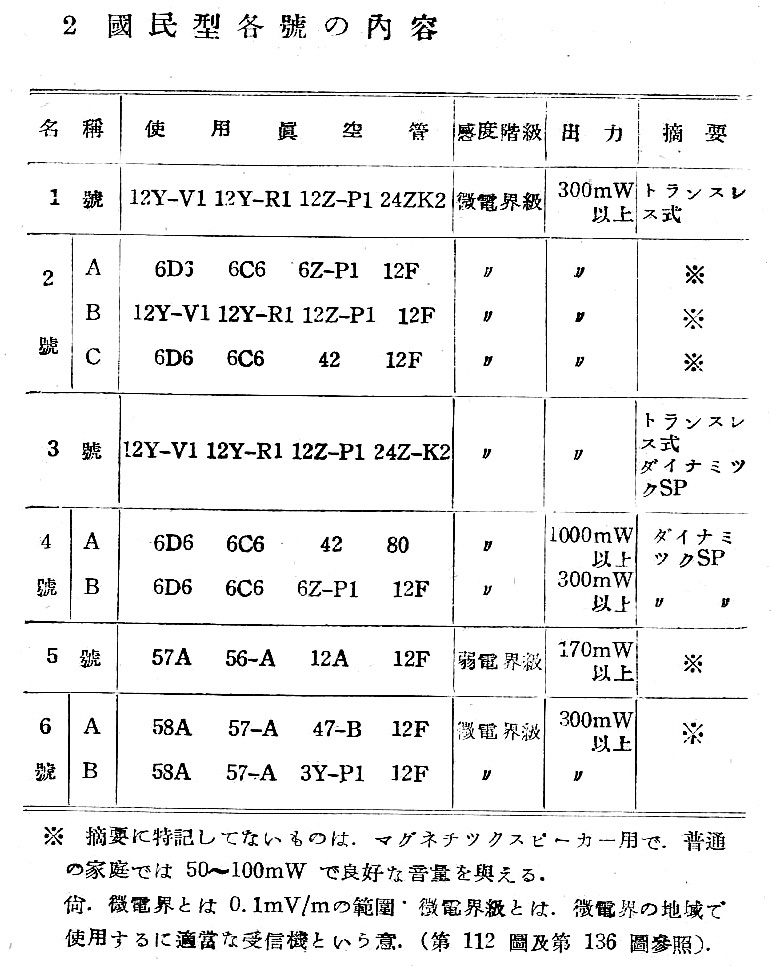

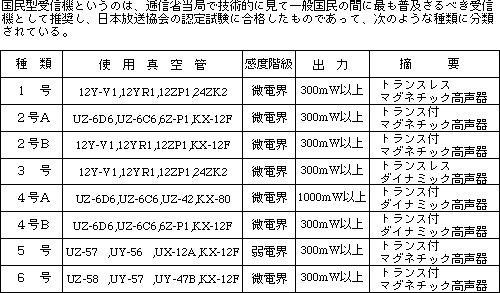

国民型受信機規格一覧

国民型受信機には、1号から6号まで9種類ありますが、基本的な回路は高周波増幅の有無で二種類しかありません。
当時普及していた真空管を考えられる範囲で組み合わせて規格化したのが ”国民型” のようです。
一号から六号まで回路と真空管をご覧下さい。

国民1号型受信機回路
真空管12YV1
真空管12YR1
真空管12ZP1
真空管24ZK2

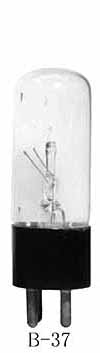

バラストランプB-37
**********************************************

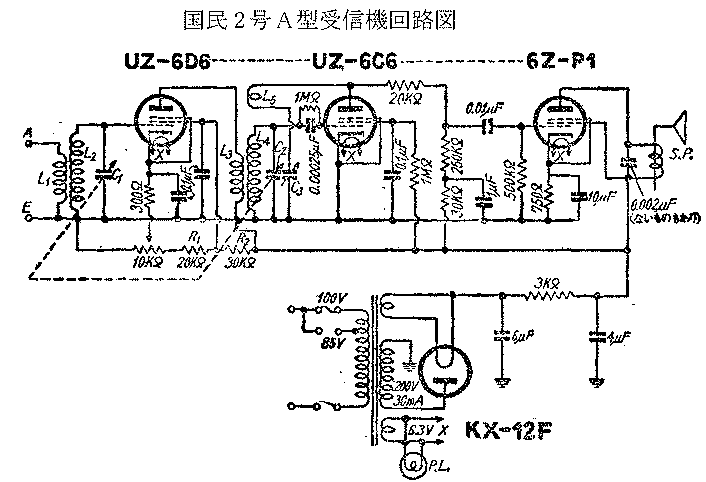

国民2号A型受信機回路

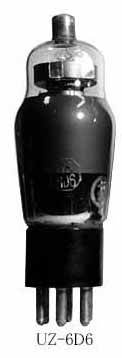

真空管6D6
真空管6C6
真空管6ZP1
真空管12F
国民2号A型
本体を見る

**********************************************

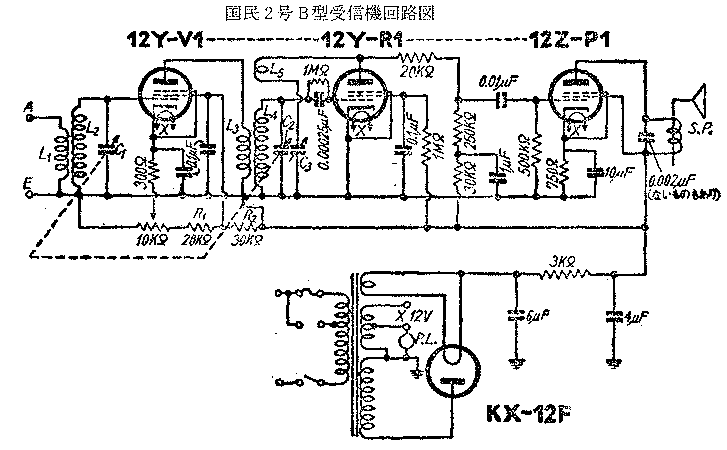

国民2号B型受信機回路
真空管12YV1
真空管12YR1
真空管12ZP1
真空管12F
**********************************************
国民2号C型受信機回路
真空管6D6
真空管6C6

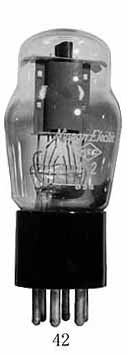

真空管42
真空管12F
**********************************************
国民3号型受信機回路
真空管12YV1
12YR1
真空管12ZP1
真空管24ZK2
バラストランプ B-37
**********************************************
国民型4号A型 受信機回路図
国民4号A型受信機回路
真空管6D6
真空管6C6
真空管42

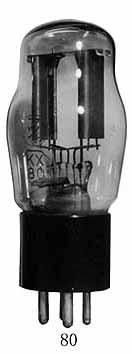

真空管80
**********************************************
国民型4号B型 受信機回路図
国民4号B型受信機回路
真空管6D6
真空管6C6
真空管6ZP1
真空管12F
**********************************************
国民型5号型 受信機回路図
国民5号型受信機回路
真空管57

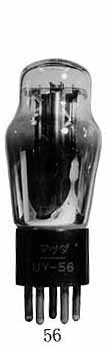

真空管56

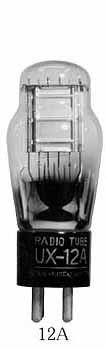

真空管12A
真空管12F
**********************************************
国民型6号型 受信機回路図
国民6号型受信機回路

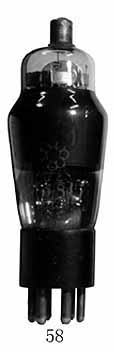

真空管58
真空管57
真空管4B7
真空管12F
国民6号型
ラジオ受信機
本体を見る

下の図をクリック
して下さい


再生式ラジオの調整要領
