放送局型　122号受信機
＊
  • 制　　　　定
  • 昭和15年(1940)10月　制定施行　（昭和16年ラジオ年鑑　P249　付記）
  • 設計の要旨
  • 11号よりも尚徹底して資材を節約するため、トランスレス用の特殊真空管を採用し電源トランスを無くした。
  • 使用真空管
  • 検波

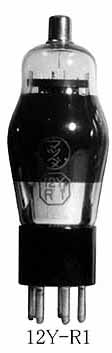

12Y-R1　による再生式グリッド検波、抵抗容量結合方式
  • 低周波増幅

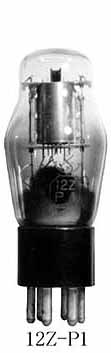

12Z-P1　による低周波電力増幅
  • 電源

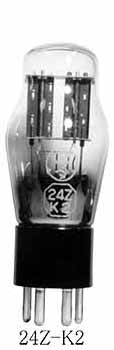

24Z-K2　による倍電圧整流
  • 安定抵抗管
B-49　によるフィラメント電圧の安定供給
  • 公定価格
  • 42円30銭　（昭和17年ラジオ年鑑　P256）

＊

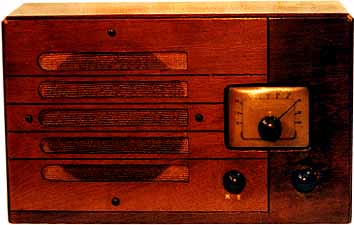

放送局型122号受信機
＊

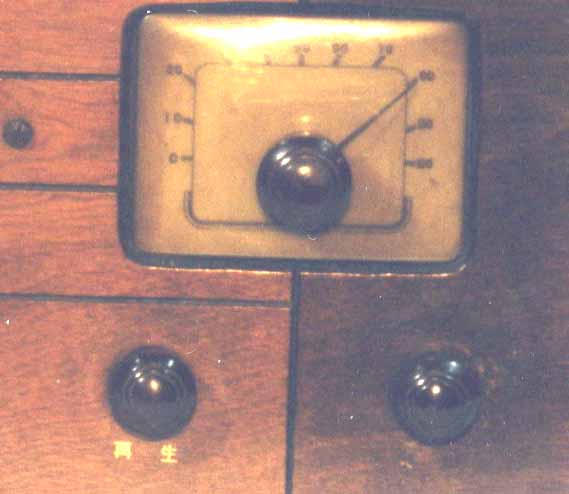

ツマミの形
＊

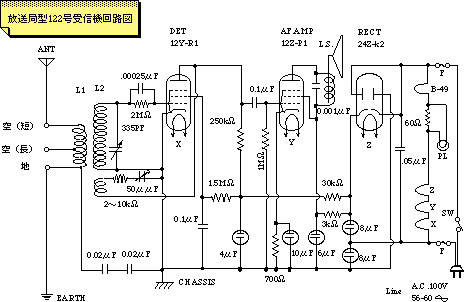

放送局型122号受信機回路
＊
