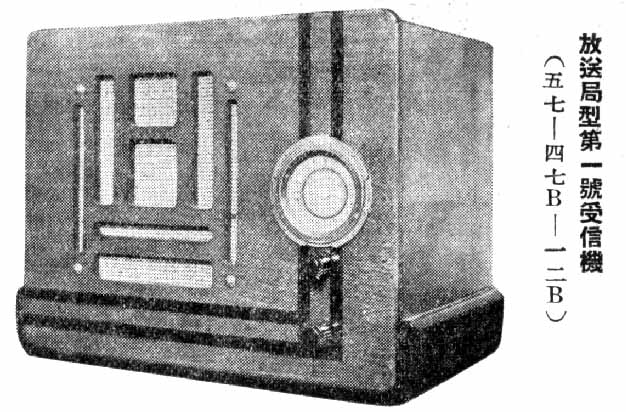

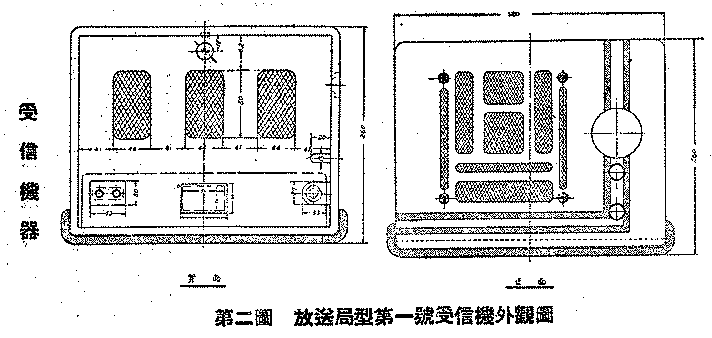

放送局型受信機　1号　（3球交流式受信機）
＊
昭和13年1月　”戸毎にラヂオ”　を目標に、放送局型受信機が制定されました。
＊

制　　　　定	昭和13年1月　(1938)
設計の要旨	出力回路を塞流線輪と容量結合にすることにより、従来スピーカー巻き線に印加されていた直流の高電圧を遮断し、断線を防止する。 検波はプレート検波を採用し、音質の向上を図る。 再生は半固定とし、発振電波放射を防止する。

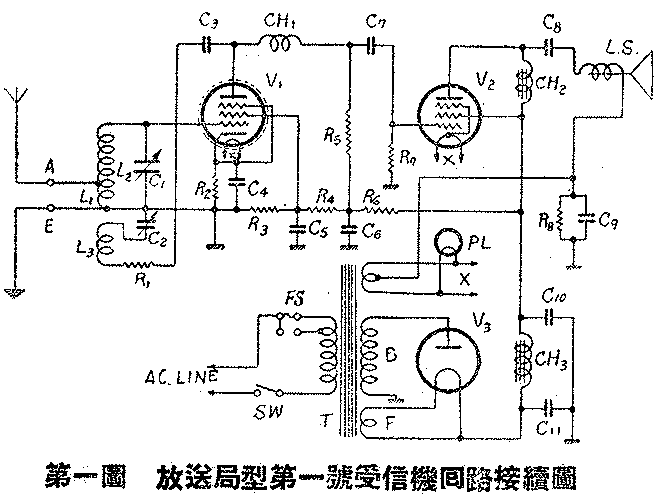

真　空　管	検波 UZ-57による再生式プレート検波、抵抗容量結合方式 低周波増幅 UY-47Bによる低周波電力増幅 電源 KX-12Bによる半波整流

＊




UZ-57　再生式プレート検波抵抗容量結合
UY-47B　低周波増幅
KX-12B　半波整流
