日本製の組み立てキットと思われる鉱石ラジオ


検波器に固定式の点接触形鉱石検波器を使った鉱石ラジオです。
綺麗にまとまっているのでメーカー製かも知れません

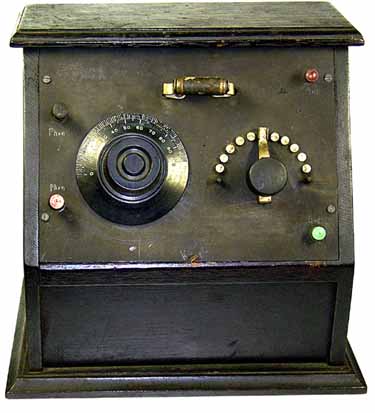

検波器に固定式の点接触形鉱石検波器を使った鉱石ラジオ

左側のダイアルは選局用の可変コンデンサ(バリコン)
右側の切り替えスイッチはコイルの巻き数を可変します

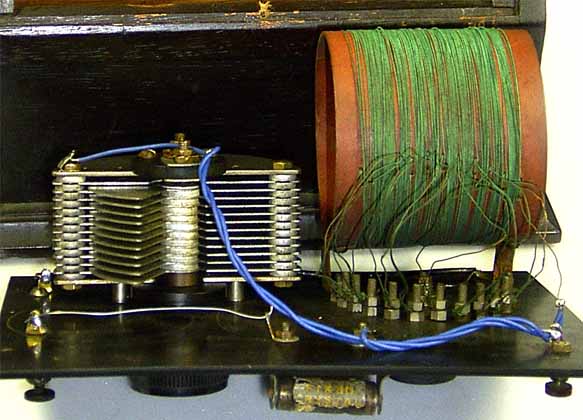

同調回路

同調回路はコンデンサの容量が小さいほど感度が良いので
コイルの巻き数とコンデンサの容量の両方を可変して
最適な受信点を探します。

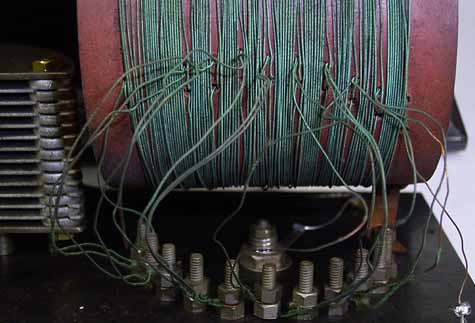

コイルの巻き数とコンデンサの容量の両方を可変

鉱石検波器は点接触形の固定式です

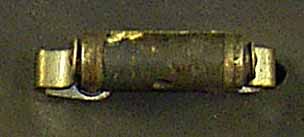

鉱石検波器は点接触形の固定式です
感度が悪くなると外して軽くたたいたり
側面の小さな穴に爪楊枝のような細いものを挿し込んで
良く聞こえるように調整します。

”鉱石”は最も感度の高い方鉛鉱です。

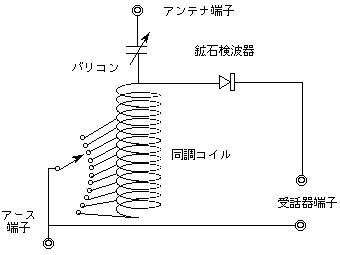

回路図

受信機の回路は最も多く採用される”直列共振回路”です
同調に働く静電容量は
バリコンとアンテナ-大地間の静電容量で決まります

日本で作られた鉱石ラジオは
同調に可変コンデンサ(バリコン)を使ったものが多いようです
