最も初期に属する短波受信機です

使用している真空管はガラス管の頭に排気口のあるタイプで、少しの衝撃で破損してしまうので、取り扱いにはとても気を使います。

　

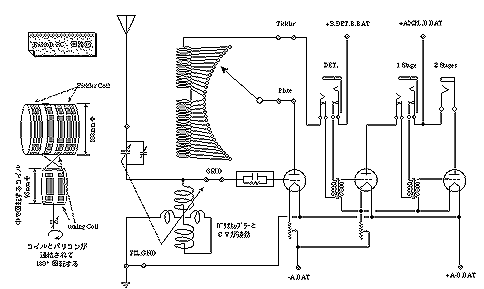

circuit drawing

回路は、再生つきのグリッド検波と、低周波２段増幅の３球構成です。

　

　

　

画像をクリックすると回路図が大きくなります

”チューナ”部分に貼り付けられたられた銘板です。

受信周波数はこの当時、電波の波長で表示されていますので、180m〜700m　となっています。周波数に換算すると

1667kHzから429kHz

になり、現在の”短波”の概念からは大きく離れています。　

この当時、通信の主流は現在では”長波”と言われている帯域でした。

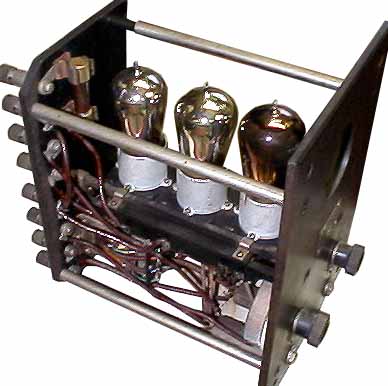

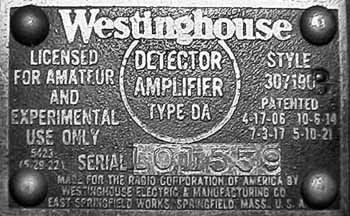

検波、増幅部分に貼り付けられたられた銘板です。

真空管は全部で3本ですが正しい検波球は201ではなくて

検波；ＵＶ−２００　です。

低周波増幅1段目；ＵＶ−２０１

低周波増幅2段目；ＵＶ−２０１

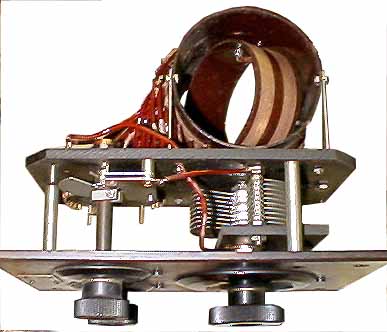

可変コンデンサとバリオカプラーで構成された同調回路

　同調回路を取り替えると受信波長範囲を変更することが可能です。

最初に発売されたモデルは、収納BOXも二つに分かれていましたが、このモデルでは、収納ケースが一つにまとめられています。

バリコンは”親子”になっていて、右側の主バリコンで放送局を探し、左側の小さなバリコンで正しく同調するように微調整します。

回転コイルはバリコンのシャフトに直結されていて、周波数可変範囲を大きくなるように工夫されています。

使用している真空管は、この時代の万能球である

”ＵＶ−２０１”です。

初期のタイプは、排気口が頭にあります。衝撃を与えるとすぐ破損してしまうので、取り扱いにはとても気を使います。

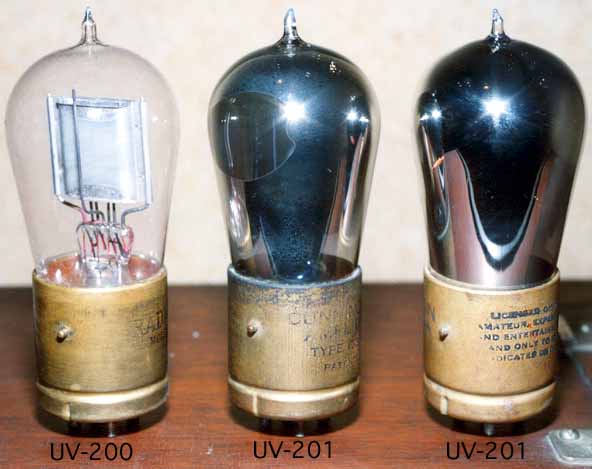

最も初期に普及した汎用の真空管です。

UV-200 は　真空度の低い”ソフトチューブ”フィラメントはタングステンで　5V　１Ａプレート電圧は１５〜２５Ｖ程度で動作します

ＵＶ−２０１は真空度の高い”ハードチューブ”フィラメントはタングステンで　5V　1Ａプレート電圧は40〜100Ｖ程度で動作します
