ラジオ少年の博物館 RCA Radiola24

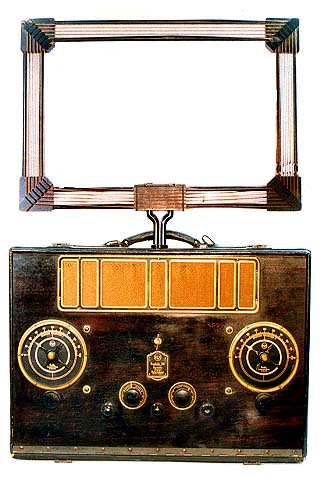

RCA Radiola24  6球スーパーヘテロダイン ポータブル受信機
RCA Radiola24  6球スーパーヘテロダイン ポータブル受信機
乾電池で動作する真空管

「UV−199」を6本使った

スーパーヘテロダイン受信機です。

上のアンテナコイルは左右に

回転するようになっていて

放送アンテナの方向に向けると

感度が最大になります。

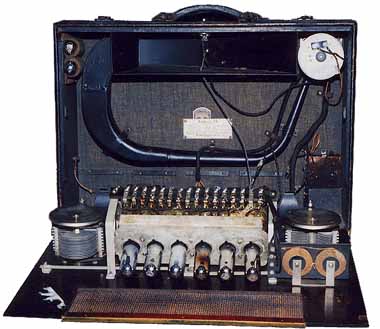

RCA Radiola24  6球スーパーヘテロダイン ポータブル受信機の中を開いたところ
中央の金具を90度ひねって蓋を

開くと中身が現れます

下部の隙間に乾電池の電源を

収納します。


回路は Radiola26 や AR-812 と殆ど同じです。
RCA Radiola24  6球スーパーヘテロダイン ポータブル受信機の回路図

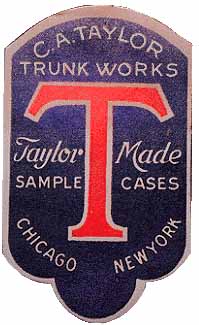

トランクメーカのネームプレート
入れ物のトランクにはトランクメーカの

ネームプレートが打ち付けてあります。

分厚い木で出来た丈夫なトランクです。
