RCA Radiola2 ラジオ少年の博物館 ラジオラ2
Radiola2
Radiola2

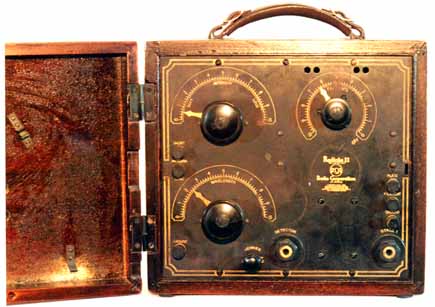

2球再生式受信機




  • 左上のツマミは再生強度調整

  •
右上のツマミはフィラメントの明るさ調整による音量調整

  •
左下のツマミは選局
Radiola 2 の中の様子

  • 選局は右側の大きなコイルの中でカップリングコイルが回転することによって、同調回路のコイルのインダクタンスを変更することによって行います。

  •
真空管はチューブラ形の199が2本見えます。

  •
回路は下に見て頂く通りの再生式グリッド検波です。

  •
電源の乾電池は裏蓋に固定します。
Radiola 2 のマーク
プレートに表記されている形式と注意事項です。








  • 下に回路を示します。

Radiola 2 の回路図
