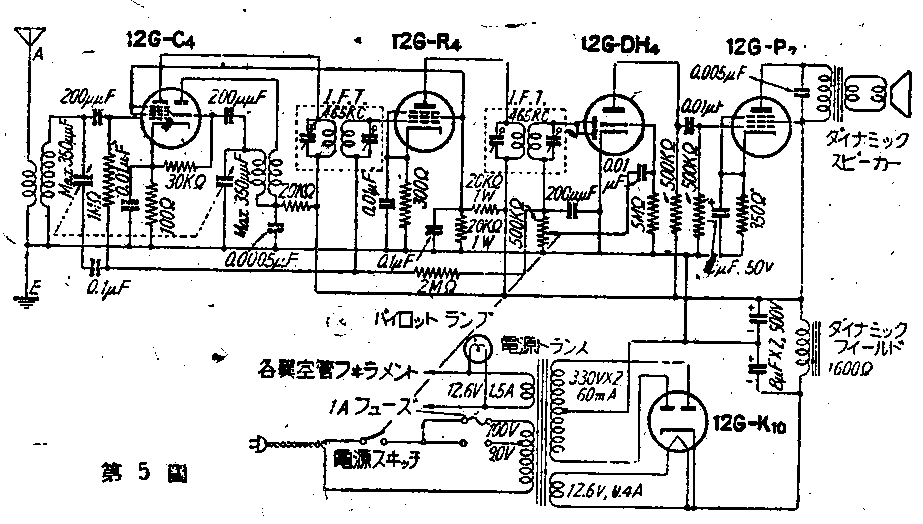

標準的な5球スーパーラジオの回路です、
終戦直後は戦時中に製造された日本独自の真空管が放出されたり、名前を変えて登場したりしました。
一般的には国民型や放送局型のラジオで放送を聴いていましたが、GHQの指導があり、徐々にではありますが
高級受信機も普及していきました
スーパーラジオの問題点は、電灯線の電圧が低下すると突然受信不能になって、音が出なくなってしまうことでした。
夜になると電灯をつけたり、電熱器で調理したりで電圧はどんどん低下し、電灯は薄暗くなって放送は聞こえなくなってしまいます。
これを防ぐため電圧を上げる”オートトランス”が多数登場しました。
 |

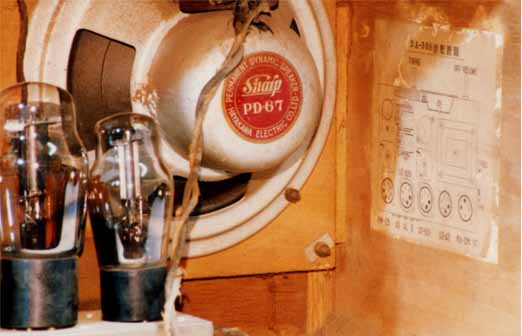

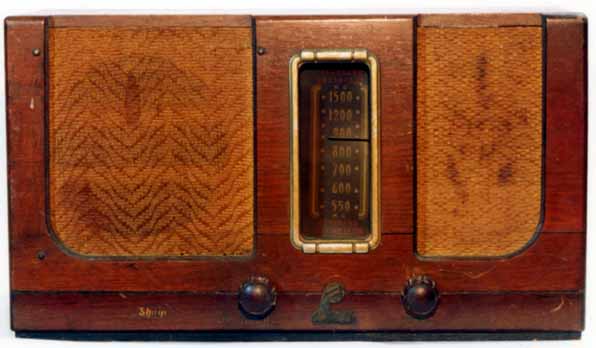

シャープ製 5A30S型 5球スーパー受信機 |
 |
周波数変換：6WC5 中間周波増幅：6D6 第2検波、増幅：6DDH3A 電力増幅：42 電源整流：80BK |
 |

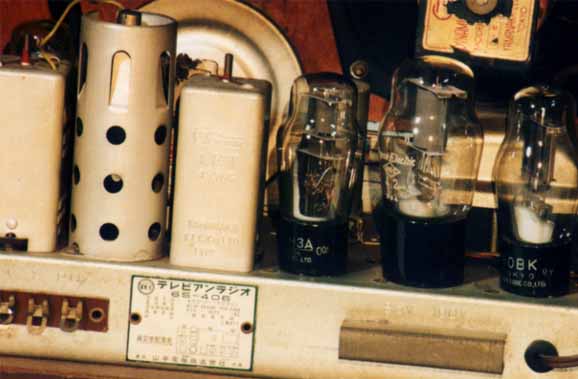

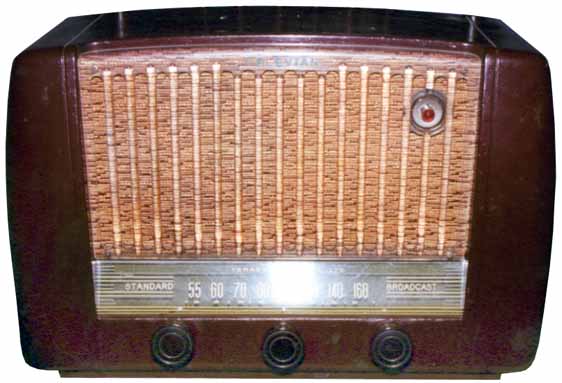

テレビアン製 6S-406型 5球スーパーラジオ |
 |
周波数変換：6WC5 中間周波増幅：6D6 第2検波、増幅：6DDH3A 電力増幅：42 電源整流：80BK |
