真空管式ポータブルラジオ”National　CW-110”

＊

＊

電源は1.5ボルトと67.5ボルトの乾電池の他に電灯線でも聴くことができます。

＊
真空管は全部で5本、1本は奥に隠れています






＊

ナショナルは日本での主流だったアメリカ系とは異なった

欧州系の球を採用していました。

＊

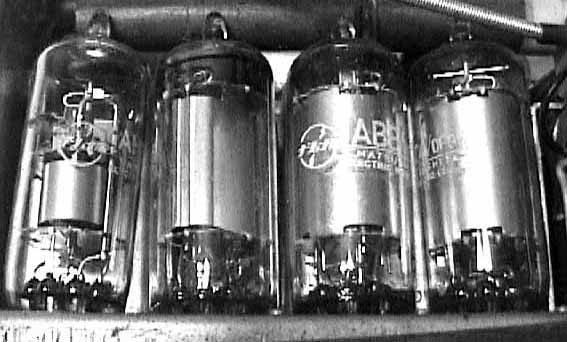

真空管は全部で5本、左から順に

＊


第２検波
　1AH5/DAF96


電力増幅
　3Y4/DL97


第１検波-周波数変換
　1AB6/DK-96


高周波増幅
　1AJ4/DF96


奥にかくれた1本は中間周波増幅
　1AJ4/DF96

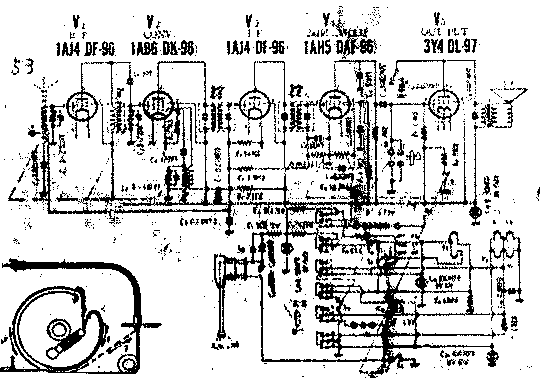

裏蓋のうらには回路図もあります。

*




＊

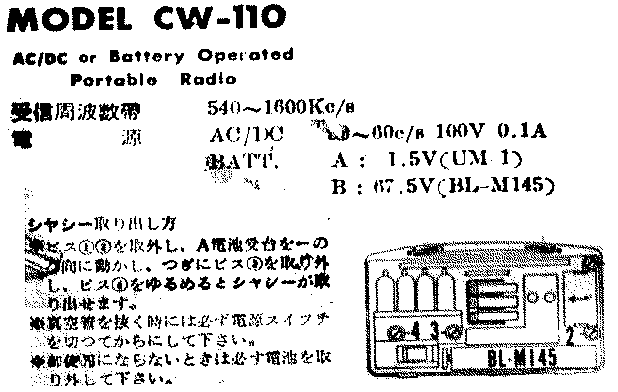

外部仕様
*
