基本的な放送局型123号受信機の設計図

放送局型受信機が制定されたのは昭和13年(1938)1月のことですが、123号受信機は昭和17年3月に正式に制定されました。
本設計図は最初に計画された形状で、アンテナコイルと高周波コイルが上面に配置され共にアルミのシールドケースがかぶせられていますが、資材節約の目的で、すぐに設計変更されました。
 省資源設計のタイプへのリンク
正面図↓

放送局型123号受信機設計図正面

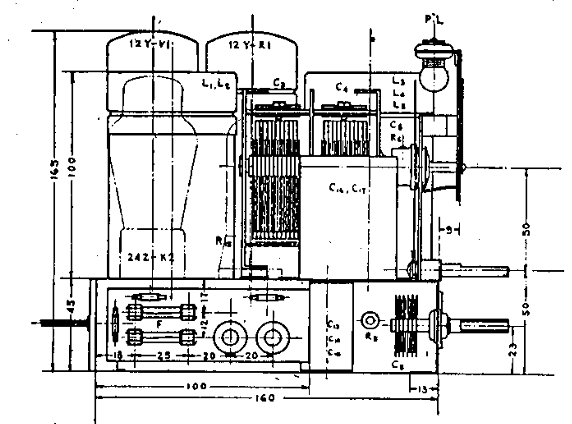

側面図↓
放送局型123号受信機設計図側面

上面図↓
放送局型123号受信機設計図上面

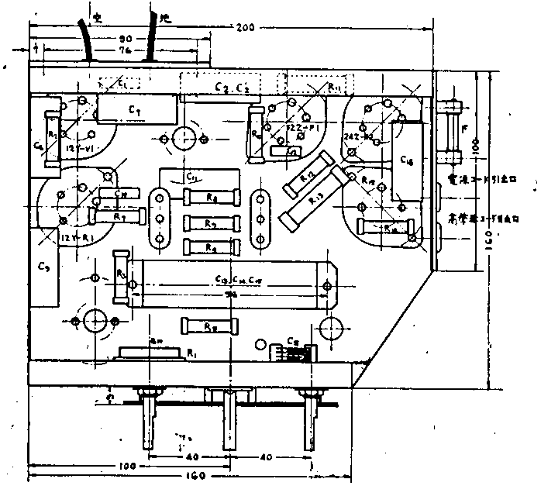

裏面図↓
放送局型123号受信機設計図裏面

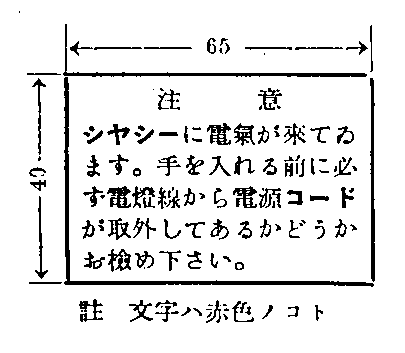

ケースの中にに貼り付けられた注意書き↓
放送局型123号受信機設計図コメント
