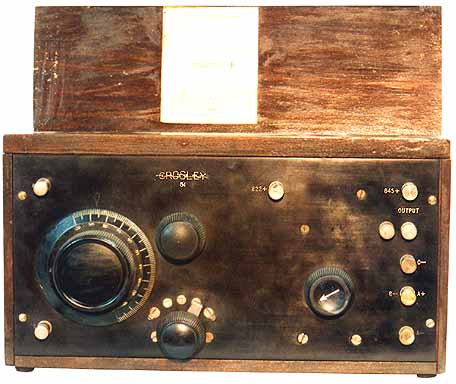

製造国:アメリカ 製造者:Crosley Manufacturing Co. 発売:1924年 (大正13年) 定価 $14.50 回路方式:再生式グリッド検波 使用真空管 再生検波:UV-200 低周波増幅:UV-201 特徴: 部品や回路を簡略化 して、安価に製作、発売 することを主眼に設計 されています。 |
|||||||
再生の調整は再生コイル(小さい方のコイル)を出し入れしてコイル間の間隔を調整することで行います。 |
|||||||

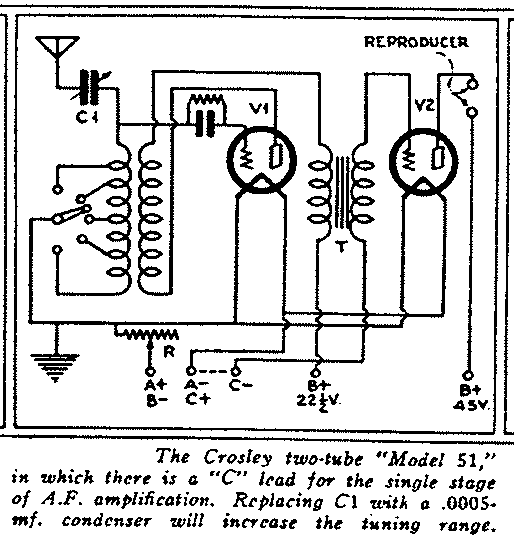

回路は最も基本的な再生式グリッド検波です。 日本のセットはコイルと可変コンデンサが並列に入る回路が主流ですが、アメリカでは直列に入ることが多いようです。 真空管は(クリックで詳細画面にリンク) V1 : UV-200 V2 : UV-201 UV-200は内部にガスを少量封入した”ソフトチューブ”です。 現在ではソフトチューブはたいへん高価ですが安価に入手できるUV-201で代用することもできます。 |
|||||||
|
”ソフトチューブ” UV−200 現在目にする真空管は真空度を高めるため残存ガスを吸着する ”ゲッター” が封入されていますので鏡面に輝いていますが この”ソフトチューブ”は透明です。 フィラメント定格は 電圧:5V 電流:1A プレート電圧は15V程度で動作しますので現在でも乾電池で簡単に放送を聴くことができます。 |
||||||
木箱に彫られた ロゴマーク |
|||||||

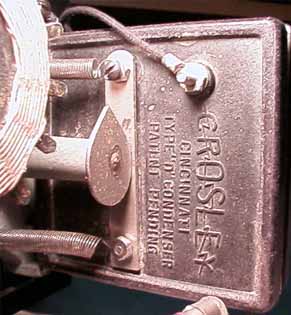

安価なセットを作るために クロスレー独特の 簡単な構造の 可変コンデンサ ”バリコン” が採用されています。 カムの回転によって2枚の 極板間隔が変化し 静電容量が変化します。 |
