６ＷＣ５の例

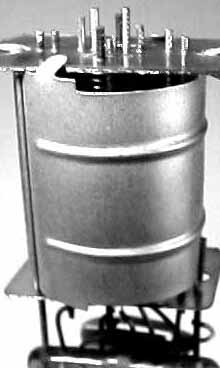

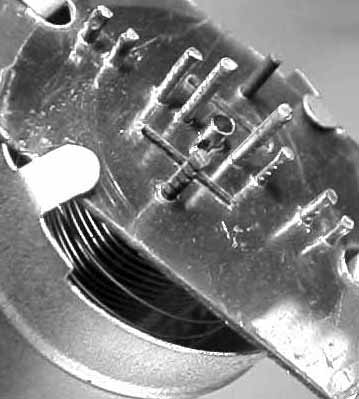

ガラスを取り去った内部の電極構造の例

６ＷＣ５はグリッドが５つもある7極真空管ですが
Ｇ２とＧ４が　又Ｇ５とカソードが内部で接続されているので、
ソケットの足は7本で足りるわけです。

グリッドは一版内側から
Ｇ１　Ｇ２　と呼びます

5球スーパーラジオには”AVC（自動音量調節回路）”
が組み込まれています。

この回路は、近くの放送局も遠くの放送局も
同じ程度の音量で聞くことの出来る回路で、

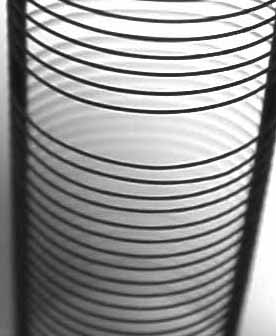

その動作を支えるのがこの制御格子(G3)の隙間です。

手元にある真空管収納箱の例です。

最初に国産化したのがナショナルだとの意味ではありません
ので念の為





リモートカットオフ真空管の詳細にリンク
